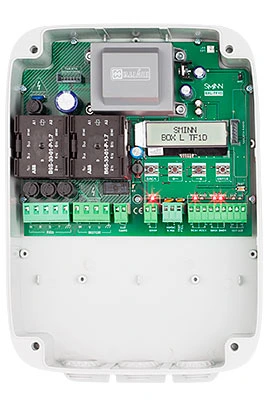

SMINN Cuadro de Maniobra Universal Trifásico BOX L TF1C-EA (Pantalla LCD - Encoder Absoluto y Zócalo Connect)
Control Universal Trifásico Digital con Pantalla LCD y Conectividad Avanzada
El cuadro de maniobra universal SMINN BOX L TF1C-EA está diseñado para gobernar puertas rápidas de lona, basculantes contrapesadas, seccionales industriales, correderas y cancelas batientes con 1 motor trifásico (hasta 3 CV a 400V / 2 CV a 230V) o monofásico a 230V. Su placa electrónica incorpora pantalla LCD retroiluminada para un ajuste milimétrico de parámetros, conteo de maniobras de mantenimiento y compatibilidad total con encoders absolutos de los principales fabricantes.
Pantalla LCD y Menú Digital
Programación intuitiva mediante 4 pulsadores. Visualización de estados, contador parcial/total de ciclos y registro histórico de los últimos 50 eventos.
Soporte Encoder Absoluto
Versión EA con entradas para encoder absoluto (SMINN, MFZ, Sommer, GfA). Ajuste milimétrico de paradas de apertura y cierre sin finales de carrera mecánicos.
Seguridad EN 12453
Testeo previo de dispositivos antes de cada maniobra. Entradas para 2 fotocélulas, 2 bandas de seguridad (8k2 resistivas o contacto) y paro por sobreconsumo.
Zócalos de Expansión
Conectores directos en placa para módulo de gestión online SMINN CONNECT, tarjeta receptora de radio TRSH y módulo semafórico de control de tráfico.
Especificaciones Técnicas (SMINN BOX L TF1C-EA)
| Fabricante / Marca | Elson Electrónica / SMINN |
|---|---|
| Referencia Oficial | BXL-TF1C-EA |
| Tensión de Alimentación | 230V AC / 400V AC (con o sin neutro) |
| Carga Máxima de Motor | 3 CV a 400V AC / 2 CV a 230V AC |
| Pantalla de Programación | LCD retroiluminada 2x16 caracteres (Chip-on-glass) |
| Gestión de Posición | Finales de carrera mecánicos / Encoder absoluto |
| Salidas Auxiliares | 3 Relés libres de potencial (Luz, destello, freno, electrocerradura) |
| Alimentación Periféricos | 24 VDC (8W) con fusibles rearmables |
| Entradas de Seguridad | 2 Fotocélulas + 2 Bandas (8k2 o contacto seco) con autotest |
| Carcasa y Protección | ABS estanco IP54 (ampliable a IP65 con prensaestopas) |
| Dimensiones y Peso | 280 x 196 x 90 mm / 1.750 g |
| Certificación y Normas | Marcado CE, EN 12453, Directiva Máquinas 2006/42/EC |
Preguntas Frecuentes sobre el Cuadro SMINN BOX L TF1C-EA
¿Qué diferencia hay entre este modelo TF1C y el clásico TF1D?
El modelo TF1C es la nueva generación del cuadro trifásico digital. Conserva toda la potencia y compatibilidad de bornas del TF1D pero añade el zócalo para el ecosistema telemático SMINN CONNECT, una pantalla LCD de mayor resolución y conectores mejorados para encoder absoluto.
¿Qué encoders absolutos son compatibles con la versión EA?
El software interno permite seleccionar directamente mediante el menú digital el protocolo de encoder utilizado: SMINN, MFZ, SOMMER o GfA. Esto permite sustituir cuadros antiguos sin tener que cambiar el motorreductor ni el cableado de posición de la puerta.
¿Se puede gobernar un motor con freno eléctrico a 230V o 105V DC?
Sí. La borna del relé auxiliar RL3 está específicamente preparada para maniobrar rectificadores de freno de motores trifásicos industriales, desclavando el electrofreno en el instante preciso en el que los contactores mandan tensión a los bobinados.
Control Universal Trifásico Digital con Pantalla LCD y Conectividad Avanzada
El cuadro de maniobra universal SMINN BOX L TF1C-EA está diseñado para gobernar puertas rápidas de lona, basculantes contrapesadas, seccionales industriales, correderas y cancelas batientes con 1 motor trifásico (hasta 3 CV a 400V / 2 CV a 230V) o monofásico a 230V. Su placa electrónica incorpora pantalla LCD retroiluminada para un ajuste milimétrico de parámetros, conteo de maniobras de mantenimiento y compatibilidad total con encoders absolutos de los principales fabricantes.
Pantalla LCD y Menú Digital
Programación intuitiva mediante 4 pulsadores. Visualización de estados, contador parcial/total de ciclos y registro histórico de los últimos 50 eventos.
Soporte Encoder Absoluto
Versión EA con entradas para encoder absoluto (SMINN, MFZ, Sommer, GfA). Ajuste milimétrico de paradas de apertura y cierre sin finales de carrera mecánicos.
Seguridad EN 12453
Testeo previo de dispositivos antes de cada maniobra. Entradas para 2 fotocélulas, 2 bandas de seguridad (8k2 resistivas o contacto) y paro por sobreconsumo.
Zócalos de Expansión
Conectores directos en placa para módulo de gestión online SMINN CONNECT, tarjeta receptora de radio TRSH y módulo semafórico de control de tráfico.
Especificaciones Técnicas (SMINN BOX L TF1C-EA)
| Fabricante / Marca | Elson Electrónica / SMINN |
|---|---|
| Referencia Oficial | BXL-TF1C-EA |
| Tensión de Alimentación | 230V AC / 400V AC (con o sin neutro) |
| Carga Máxima de Motor | 3 CV a 400V AC / 2 CV a 230V AC |
| Pantalla de Programación | LCD retroiluminada 2x16 caracteres (Chip-on-glass) |
| Gestión de Posición | Finales de carrera mecánicos / Encoder absoluto |
| Salidas Auxiliares | 3 Relés libres de potencial (Luz, destello, freno, electrocerradura) |
| Alimentación Periféricos | 24 VDC (8W) con fusibles rearmables |
| Entradas de Seguridad | 2 Fotocélulas + 2 Bandas (8k2 o contacto seco) con autotest |
| Carcasa y Protección | ABS estanco IP54 (ampliable a IP65 con prensaestopas) |
| Dimensiones y Peso | 280 x 196 x 90 mm / 1.750 g |
| Certificación y Normas | Marcado CE, EN 12453, Directiva Máquinas 2006/42/EC |
Preguntas Frecuentes sobre el Cuadro SMINN BOX L TF1C-EA
¿Qué diferencia hay entre este modelo TF1C y el clásico TF1D?
El modelo TF1C es la nueva generación del cuadro trifásico digital. Conserva toda la potencia y compatibilidad de bornas del TF1D pero añade el zócalo para el ecosistema telemático SMINN CONNECT, una pantalla LCD de mayor resolución y conectores mejorados para encoder absoluto.
¿Qué encoders absolutos son compatibles con la versión EA?
El software interno permite seleccionar directamente mediante el menú digital el protocolo de encoder utilizado: SMINN, MFZ, SOMMER o GfA. Esto permite sustituir cuadros antiguos sin tener que cambiar el motorreductor ni el cableado de posición de la puerta.
¿Se puede gobernar un motor con freno eléctrico a 230V o 105V DC?
Sí. La borna del relé auxiliar RL3 está específicamente preparada para maniobrar rectificadores de freno de motores trifásicos industriales, desclavando el electrofreno en el instante preciso en el que los contactores mandan tensión a los bobinados.
